输配系统的选型，必须要事先分析热源与末端的特性。常见的系统末端分别有：散热片、地暖、风机盘管、储水箱。

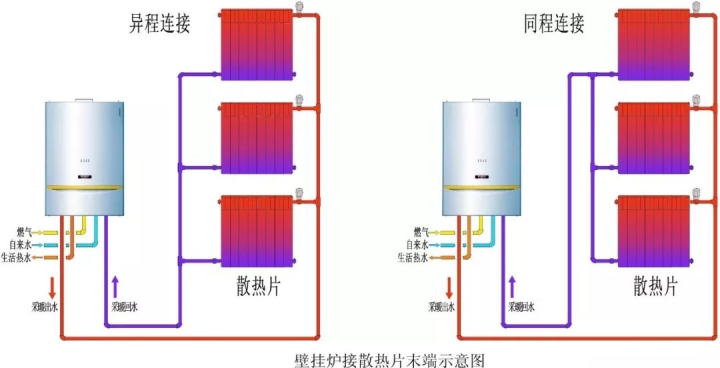

一、散热片

1、散热片是采暖系统中很常见的末端设备，主要传热方式为热辐射和自然对流，一般安装于窗下，形成热幕阻挡冷空气入侵。采用散热片供暖，室内人体感觉比较舒适，空气不易干燥。

2、散热片供回水温差大（温差在 20℃左右），供水温度高（70℃～80℃左右）。

3、采暖的出水口和回水口安装管道的通径必须大于φ20的管道，其控制阀门为G3/4"，并且采暖回水口建议加入磁性微泡过滤器，以防止散热片中的杂质堵塞壁挂炉内系统部件。

4、壁挂炉采暖水进出口均应设置阀门；各散热片分支管路也应分别设置阀门，以便可以分别控制，调整各路热力均衡。

5、散热片在连接时需考虑水力平衡、热力均衡。在异程连接时依靠各个散热片阀门开启度调整。在实际连接时更应考虑供水流向, 以免造成部分房间不热现象。

6、由于壁挂炉配备的循环水泵扬程有限。所以，在做采暖系统时要尽量考虑减小系统阻力；同时考虑热力均衡的问题。因此不宜采用单管串联供热连接方式。

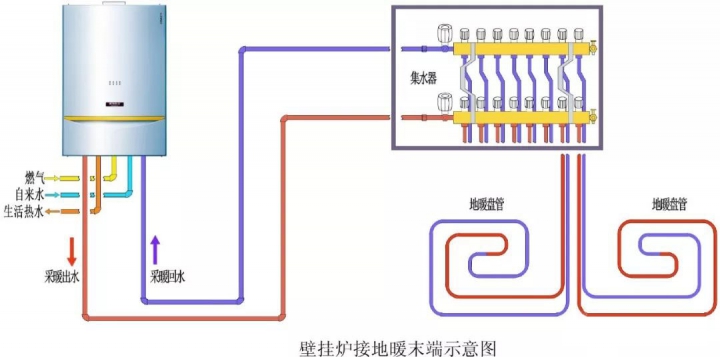

二、地暖

1、地暖是当今比较主流的采暖形式。主要传热方式为热辐射，在整个室内形成一个自下而上，分布均匀的温度场，人体感觉非常舒适。

2、地暖系统供回水温差低（温差在10℃左右），供水温度低（40℃～60℃左右）。

3、地暖盘管的供回水管管口，应集中到分水箱内，并在分水箱内设供回水分集水器，对每组管路进行并联，以便调节。

4、为减小系统阻力，壁挂炉配套的地暖管管径应大于20mm，每组总长不宜超过85m；若是管径小于20mm，则每组总长不宜超过75m。管道铺设中心距在150～200mm之间。

5、地暖盘管的质量很关键，因为设施在地下，万一出现问题难以检修，必须使用正规厂家的地暖专用管，并且保证安装施工质量。

6、每组地暖管都必须是一整条管，不得在地下拼接。

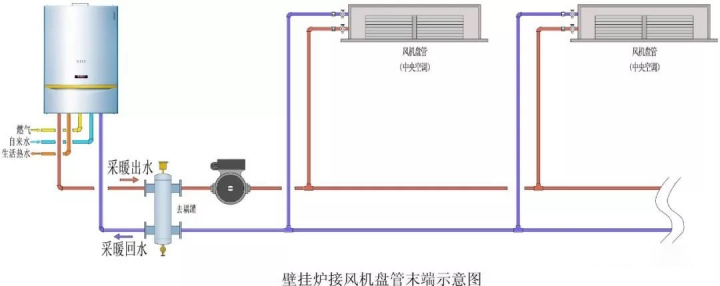

三、风机盘管

1、风机盘管是中央空调系统中常用的末端设备，对于原有户式中央空调系统的用户，可以充分利用原中央空调系统中的风机盘管末端来对房间供热，而不必再单独上一套采暖系统解决采暖问题。节约投资，实现冬季采暖。

2、风机盘管系统供水温度约为65～55℃左右，供回水温差宜在10℃以内。

3、风机盘管系统由于风机散热快需要大流量，在连接时必须要加装外置循环泵。

4、风机盘管系统在连接时需有防冷风措施（当壁挂炉工作在生活热水状态时），可对风机盘管另加控制开关。

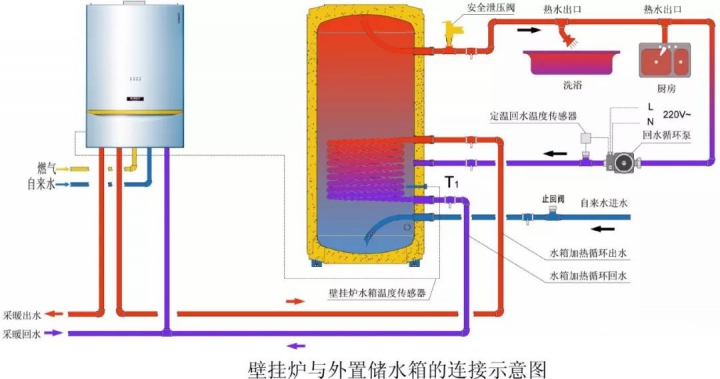

四、储水箱 壁挂炉与外置储水箱的连接（采用储水式专用型壁挂炉）

1、常规的储水箱型壁挂炉，其储水箱内储水温度由壁挂炉直接检测控制；当储水箱有加热需求时壁挂炉系统水路切换到水箱加热盘管，使储水箱内生活热水温度始终保持在恒定水温。

2、当储水箱内水温达到设定要求时，壁挂炉自动切回采暖状态，满足采暖需求。

3、储水箱外部用水环节在安装时做成回路系统，并由定温回水温度传感器检测，控制回水循环泵，使整个回路系统内的水温始终保持在理想温度，真正达到即开即热，无冷水环节的舒适用水状态。

4、该储水箱亦可采用双盘管承压水箱，可实现和太阳能集热板或空气源热泵等不同热源相连接，更能达到节能环保舒适的生活状态。

五、壁挂炉在实际安装时还有以下特殊连接方式

1、壁挂炉别墅的多层供暖，当壁挂炉安装在跃层或别墅时，因所配水泵功率有限，如楼层较高时，常增加外置循环泵。当外置水泵功率在100W以上时，需增加去耦罐以平衡系统水压。水泵接线方式参考外置水泵的控制方式，水泵的安装连接方式如下图所示：

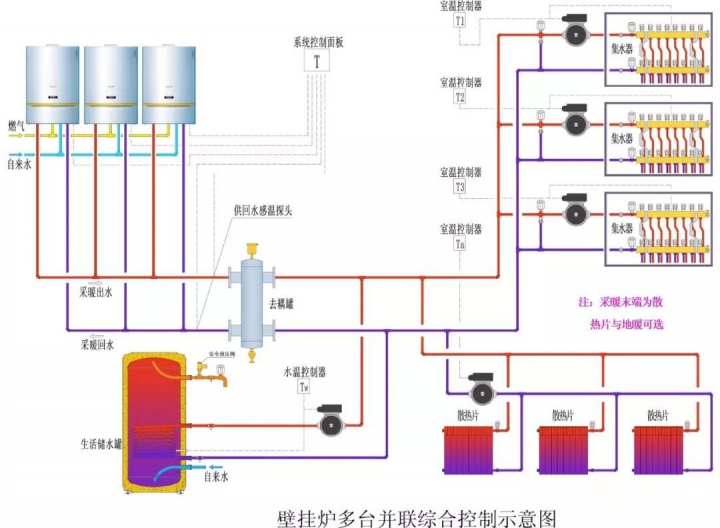

2、壁挂炉多台并联综合控制，当用户有较大采暖或生活用水需求时，常采用多台单采暖式壁挂 炉并联方式，壁挂炉的开启由系统控制面板根据所采集到的供回水水温控制，连接方式如下图所示：

注意：采用外置水泵时，当水泵功率超过500W时，建议考虑加装交流接触器做为外置水泵供电。
