热泵热水系统的工作方式是通过水泵循环把热泵产生的热量转移到水箱中，对水箱中的冷水进行加热，冷水达到设定温度后热泵停止工作。水箱水位或温度降低到设定的水位或温度后，系统重新补水加热。

热泵热水系统通过补水、加热、供水周而复始的工作，每一个过程出现问题，都会造成整个热水系统停止工作，影响用户使用。

1.为什么需要回水控制系统

当末端长时间不用水时，水管里的水温会下降，为了使各个用水点用水时实现即开即热，应设置一套回水系统。

2.回水系统控制原理

在供水管路中最不利点水温低于设定温度，比如40℃（可根据实际情况设定温度）时，先后打开回水电磁阀和供水增压泵，把管内的冷水顶回到水箱，以保证打开水龙头就出热水，当最不利点水温达到设定温度时，回水电磁阀和供水增压泵先后停止运行。

3.供水控制的常见方式

01恒压变频供水

定义：管网中用水量发生变化时，出口压力保持不变的供水方式。

特点：变频恒压，自带压力控制，供水压力恒定，末端使用舒适。

02限位定频供水

定义：根据客户需求水压设定一个高停低开控制水泵，供水压力恒定在一定范围内。

特点：供水压力也可以调整，相对于变频恒压供水系统压力波动值比较大，起停灵敏度相对差。

优点：成本较低。

03不同供水系统优缺点对比

4.补水控制原理

水箱内需安装液位控制器，分为高低（S1、S2）两挡。

当水箱水位低于低水位S2时，系统开启补水（强制补水）；

当水箱水温≤45℃时，水箱水位高于低水位S2时，水箱暂停补水，进行循环加热，使水箱保持在45℃以上，待水箱水温回升到≥45℃后，重新进入补水状态。

当水箱水位高于S1时，停止补水。

5.回水控制的常见方式

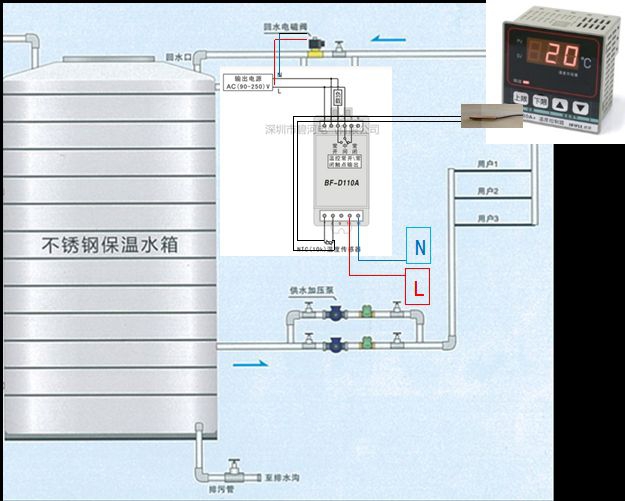

01定温回水

定义：根据检测到的末端管道的热水水温，低于设定的温度值时温度控制器输出信号，打开回水电磁阀系统开始回水。

常见的温控器是碧河温控器加电磁阀的组合。

优点：回水控制是靠温度控制，水温可设，设定的温度有两种：

a.上限下限，到了下限温度打开电磁阀，到了上限关闭电磁阀。

b.只有下限和一个回差，检测的温度到了下限则打开电磁阀，到了下限＋回差的温度关闭电磁阀，设定温度太高会十分耗能。

02定时回水

定义：根据需求设定回水定时时间，例如每间隔10分钟打开电磁阀回水一次，回水持续1分钟，定时地控制末端的回水。

优点：回水的间隔时间和持续时间可以调，在对水温要求不高的地方间隔大些可以比较节能。

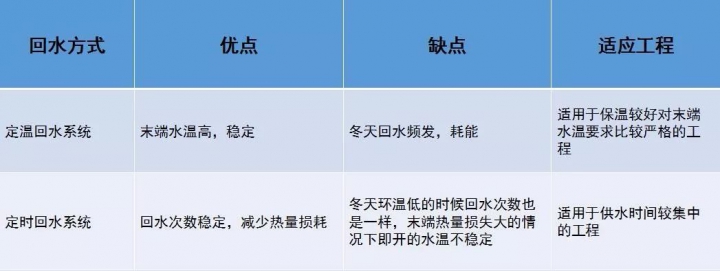

03不同回水系统优缺点对比
